Die Registerkarte Beschriftung (Details Zeichnung)



Sie können die Beschriftungsquelle auf zwei Wegen festlegen:

  • Mit Hilfe der Auswahlliste Beschriftungsformat auf dieser Registerkarte wählen Sie die Quelle (und Form) der Datenbeschriftung aus. Es gibt viele Optionen, einschließlich X- und Y-Werte, Metadaten, Informationen aus anderen Spalte(n) im Arbeitsblatt oder sogar eine benutzerdefinierte Beschriftung.
  • Sie können vorher eine Datenspalte als Beschriftungsspalte zuweisen und die Beschriftungsspalte mit Ihrer Y-Spalte zusammen auswählen, wenn Sie Ihr Diagramm erstellen.


Beachten Sie, dass das vorherige Zuweisen einer Beschriftungsspalte im Arbeitsblatt und deren Verwendung zum Beschriften eines Diagramms keinen Beschriftungsdatensatz mehr im Dialog Details Zeichnung erzeugt, wie das bei früheren Versionen von Origin der Fall war. Alle Datenbeschriftungen verwenden jetzt die Bedienelemente der Registerkarte Beschriftung des Y-Datensatzes, wie unten dokumentiert.

Labelling Data Points1.png

Bedienelemente der Registerkarte

Registerkarte Beschriftung für 2D-Linien- und/oder Symboldiagramme oder 2D-Säulen-/-Balkendiagramme im kartesischen Koordinatensystem
Label2 tab.png
Registerkarte Beschriftung für Boxdiagramme (Nur verfügbar, wenn das Kontrollkästchen Beschriftung der Boxen auf der Registerkarte Boxdiagramm oder Histogramm aktiviert ist.)

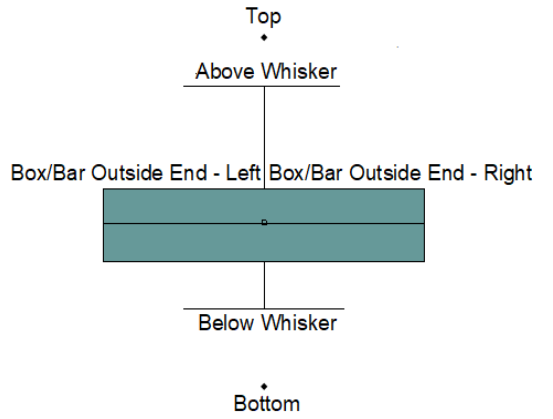

Für Boxdiagramme steuert diese Registerkarte auch die Einstellung für die Beschriftung von Boxbereich, Whisker, Mittelwert bzw. Median.

Label2 tab Histogram.png
Registerkarte Beschriftung für 2D-Vektor
Label2 tab Vector.png
Registerkarte Beschriftung für Dendrogramm

Label2 tab Dendrogram.png

Label2 tab Dendrogram Circular.png

Registerkarte Beschriftung für Heatmap
Label2 tab Heatmap.png
Registerkarte Beschriftung für Kreispackungsdiagramme
Label2 tab Circ Packing.png

Aktivieren

Aktivieren Sie dieses Kontrollkästchen, um die Diagramme mit Beschriftungen zu versehen.

Beachten Sie, dass das Aktivieren dieses Kontrollkästchens vor Origin 2020b Beschriftungen für alle Zeichnungen in einer Zeichnungsgruppe aktiviert hat. Um die Verbesserungen einzubinden, Daten nur an bestimmten Punkten zu zeigen, aktiviert dieses Feld die Beschriftungen jetzt nur für die ausgewählte Zeichnung, ob sie Teil einer Gruppe ist oder nicht. Sie können jedoch noch immer die Schaltfläche Datenbeschriftungen zeigen auf der Minisymbolleiste verwenden, um alle Zeichnung zu beschriften.



Um Datenbeschriftungen zu ALLEN Zeichnungen in Ihrer Gruppe gleichzeitig hinzuzufügen:



  1. Klicken Sie in das Diagrammfenster, um eine Zeichnung in der Gruppe auszuwählen.
  2. Klicken Sie auf der Registerkarte "Gruppe" der Minisymbolleiste auf Datenbeschriftungen zeigen.
    MT label points 1.png
  3. Um benutzerdefiniert anzupassen, was durch die Beschriftung angezeigt wird, klicken Sie und wählen Sie eine Beschriftung aus. Klicken Sie in der Minisymbolleiste auf Beschriftungsquelle und wählen Sie, wie Sie die Datenpunkte beschriften möchten.
    MT label points 2.png

Nur bei festgelegten Punkten zeigen

Aktivieren Sie dieses Kontrollkästchen, um nur festgelegte Datenpunkte zu beschriften. Wenn es aktiviert ist, verwenden Sie das Listenfeld, um die Beschriftungen zu positionieren:

  • <Ankerlinie>: Beschriftungen nur an Positionen von Ankerlinien hinzugefügt (festgelegt auf der Registerkarte Ankerlinien). Beachten Sie, das Ankerlinien durch Interpolation von tatsächlichen Datenpunkten positioniert werden können, während Beschriftungen nur zu tatsächlichen Datenpunkten hinzugefügt werden können. Daher können nur Ankerlinien aus tatsächlichen Datenpunkten auf diese Weise beschriftet werden.
  • <L#>: Für das Kreispackungsdiagramm können Sie <L#> auswählen, um die Ebene der Knotenbeschriftungen zu bestimmen, die gezeigt werden sollen. <L1> bedeutet zum Beispiel, dass die Beschriftungen für den Hauptknoten auf der ersten Ebene gezeigt werden. Sie können auch <Blätter> auswählen, um nur die Beschriftungen für die Blätter zu zeigen (Knoten auf der letzten Ebene von jeder Hierarchielinie).
  • Anfang oder Anfg oder -1: Der erste Datenpunkt innerhalb des Layers wird beschriftet.
  • Ende oder 0: Eine Beschriftung wird zum letzten Datenpunkt im aktuellen Layer hinzugefügt.
  • Max/Min: Der Punkt mit dem maximalen/minimalen Y/Z wird beschriftet.
  • Nach Datensatz: Es wird ein Datensatz aus der Auswahlliste für die Beschriftung ausgewählt. Die Werte werden den Punkten nach Zeilenindex zugewiesen.
  • Nach Zeilenindex oder X-Wert: Beziehen Sie sich auf die folgende Tabelle.
Syntax Beschreibung Beispiel
a b c d e Beschriftungen bei mit Leerzeichen getrennter Liste der Zeilenindizes zeigen 1 4 5 9
n:m:s Beschriftungen von Zeilen n bis m zeigen, dabei alle s Zeilen überspringen 2:0:5
x=a b d g Beschriftungen bei X-Werten zeigen x=3.5 7.8 10.2 14.0
[BookN]sheetM!col(A) Beschriftungen bei Zeilenindizes zeigen, die in festgelegten Spalten enthalten sind [Book1]Sheet2!Col(A)
x=[BookN]sheetM!col(A) Beschriftungen bei X-Werten zeigen, die in festgelegten Spalten aufgelistet sind x=[Book1]Sheet2!Col(A)

Ein Nutzen dieser Funktion könnte sein, Metadaten der Zeichnung zum Beschriften einzelner Zeichnungen zu verwenden, anstatt die Standardlegende des Diagramms zu nutzen. Weitere Informationen finden Sie unter FAQ-1065 Wie beschrifte ich jedes Liniendiagramm mit einem legendenartigen Eintrag?

Schriftart

Schriftart

Wählen Sie die gewünschte Schriftart für den Beschriftungstext.

Wählen Sie Standard: Schriftartname, um die Schriftart zu verwenden, die in der Auswahlliste Standard der Registerkarte Zeichensätze im Dialog Optionen (Einstellungen: Optionen) festgelegt ist.

Größe

Geben Sie die gewünschte Schriftgröße (in Punkten) in das Auswahlfeld ein oder wählen Sie diese aus.

Die Standardgröße wird im Kombinationsfeld Größe in der Gruppe Text-Hilfsmittel der Registerkarte Zeichensätze im Dialog Optionen (Einstellungen: Optionen) festgelegt.

Farbe

Wählen Sie eine Farbe für die Beschriftungen.

Wenn Farbe auf Auto gesetzt und das Kontrollkästchen Autom. Farbe der Beschriftung entspricht dem Symbol auf der Registerkarte Allgemeines (Ebene Graph im linken Bedienfeld) des Dialogs Details Zeichnung aktiviert ist, dann folgt die Beschriftungsfarbe der Symbolfarbe.

Wenn Farbe auf Auto gesetzt und das Kontrollkästchen Autom. Farbe der Beschriftung entspricht dem Symbol auf der Registerkarte Allgemeines (Ebene Graph im linken Bedienfeld) des Dialogs Details Zeichnung aktiviert ist, dann wird die Beschriftungsfarbe gewählt, die den stärksten Kontrast zur Hintergrundfarbe zeigt.

Weiß hinterlegen

Aktivieren Sie dieses Kontrollkästchen, um für jede Datenbeschriftung einen weißen Hintergrund zu erhalten.

Drehen (Grad)

Wählen oder geben Sie den Winkel in Grad ein, um den sich die Beschriftung drehen soll.

  • Positive Werte drehen die Beschriftung entgegen dem Uhrzeigersinn.
  • Negative Werte drehen sie im Uhrzeigersinn.

Null Grad ist horizontaler Text.

Schwerpunkt

Das Kontrollkästchen ist nur für spezielle Punkte verfügbar.
Wenn ein Datenpunkt speziell ist, entsprechen seine Eigenschaften denen der Zeichnung, bis Sie ihn benutzerdefiniert anpassen. Betonung bedeutet, dass die Formatierungen Fett, Kursiv und Unterstrichen der Beschriftung dieses speziellen Punkts der Zeichnung folgen. Deaktivieren Sie die Option, um die Formatierungsschaltflächen unten zu bearbeiten.

Die Schaltflächen der Formatierung

Klicken Sie auf die Schaltflächen der Textformatierung (Fett, Kursiv und Unterstrichen), um den Beschriftungstext zu formatieren.

Plot Details Accent Buttons.PNG

Ausrichtung

Wird verwendet, um mehrzeilige Datenbeschriftungen auszurichten. Nicht für alle Diagrammtypen verfügbar.

Auto: Es wird der Einstellung für Position gefolgt:

  • Falls Position = Rechts, werden Beschriftungen rechts von dem beschrifteten Punkt positioniert und die mehrzeiligen Beschriftungen links ausgerichtet.
  • Falls Position = Links, werden Beschriftungen links von dem beschrifteten Punkt positioniert und die mehrzeiligen Beschriftungen rechts ausgerichtet.
  • Falls Position = Mitte/Oberhalb/Unterhalb, werden die mehrzeiligen Beschriftungen zentriert ausgerichtet.

Weitere Kombinationen sind möglich durch Festlegen von Ausrichtung = Links, Rechts oder Mitte.

Rahmen

Rahmen

Legen Sie fest, ob ein Rahmen um den Beschriftungstext herum hinzugefügt werden soll. Diese Option ist nicht für das Boxdiagramm verfügbar.

Drei Auswahlmöglichkeiten sind für diese Auswahlliste verfügbar: Kein, Box und Schatten.

  • Kein ist standardmäßig ausgewählt; Rahmen- und Füllfarbe ist währenddessen deaktiviert.
  • Wenn Box aktiviert ist, wird eine Box als Rahmen um den Beschriftungstext herum hinzugefügt.
  • Wenn Schatten aktiviert ist, wird eine Box und sein Schatten als Rahmen um den Beschriftungstext herum hinzugefügt.

Bitte beachten Sie, dass die Option Rahmen für den speziellen Punkt standardmäßig auf Auto gesetzt ist. Dies bedeutet, dass die Einstellungen des speziellen Punkts den Einstellungen der gesamten Zeichnung folgen. Natürlich können Sie diese Einstellungen für den speziellen Punkt nach Ihren eigenen Wünschen anpassen.

Rahmen

Wenn Box oder Schatten als Rahmen ausgewählt ist, können Sie eine Rahmenfarbe für die Boxen der Beschriftungen festlegen.

Füllung

Wenn Box oder Schatten als Rahmen ausgewählt ist, können Sie eine Füllfarbe für die Boxen der Beschriftungen festlegen.

Rand (% Schrifthöhe)

Der Rand des Rahmens kann in Prozent der Schrifthöhe angepasst werden. Der obere/untere/linke/rechte Rand haben den gleichen Wert. Diese Option ist nicht für das Boxdiagramm verfügbar.

Bitte beachten Sie, dass diese Option für den speziellen Punkt standardmäßig auf Auto gesetzt ist. Dies bedeutet, dass die Einstellungen des speziellen Punkts den Einstellungen der gesamten Zeichnung folgen. Natürlich können Sie diese Einstellungen für den speziellen Punkt nach Ihren eigenen Wünschen anpassen.



Beschriftungsquelle

Beschriftungsformat

Legen Sie die Eigenschaften oder den Datensatz fest, der zum Erstellen der Beschriftung verwendet werden soll.

X Verwenden Sie die X-Werte der Daten als Beschriftungen.
Y Verwenden Sie die Y-Werte der Daten als Beschriftungen.
Zeilenindizes Verwenden Sie die Zeilenindizes als Beschriftungen.
(X, Y) Verwenden Sie X- und Y-Werte der Daten als Beschriftungen.
Benutzerdefiniert Verwenden Sie Inhalt und Format, die unter Formatzeichenkette festgelegt sind, um Beschriftungen zu erstellen (siehe nächsten Abschnitt).
Col(ColumnShortName) Verwenden Sie die gewünschte Spalte aus dem Arbeitsblatt als Beschriftungen. Alle Spalten, die sich rechts von den Y-Datenspalten befinden, werden hier aufgeführt.

Numerisches Anzeigeformat/Formatzeichenkette

  • Wenn Beschriftungsformat auf X, Y oder (X/Y) oder Col(ColumnShortName) gesetzt ist, wird das Feld Numerisches Anzeigeformat verfügbar. Siehe Origin-Formate. Unterstützte Formate umfassen die Optionen D (Datum) und T (Zeit), solange es sich bei der Datums- und Zeitdatenanzeige in dem Arbeitsblatt um numerische Julianische Datumswerte handelt.
  • Wenn Beschriftungsformat auf Benutzerdefiniert gesetzt ist, wird das Feld Formatzeichenkette verfügbar. Siehe Syntax und Notationen in Zeichnungsbeschriftungen.
  • Beachten Sie, dass durch Klicken auf die Listen Numerisches Anzeigeformat oder Formatzeichenkette Prototypformate gezeigt werden.


Hinweise zu Numerischem Anzeigeformat:

  • Wenn Sie eine Formel auf die Beschriftungen der Achsenhilfsstriche angewendet haben, können Sie den mit der Formel angepassten Hilfsstrichswert im Gegensatz zum tatsächlichen Datenwert (Skala) anzeigen, indem Sie X oder Y in das Numerische Anzeigeformat eingeben (wenn Sie z. B. eine Formel für die X-Achsenbeschriftungen eingegeben haben, setzen Sie das Beschriftungsformat = Y und das Numerische Anzeigeformat = Y). Bitte beachten Sie, wenn Sie möchten, dass der Beschriftungswert dem Beschriftungsformat der großen Hilfsstriche der Achsen entspricht, wie z. B. bei den Dezimalstellen, können Sie Xt oder Yt im Feld Numerisches Anzeigeformat eingeben.


Hinweise für Formatzeichenketten:

Label Form Custom 2.png
  • In diesem Feld können die Spaltendesignatoren col() und wcol() und beliebige feste Zeichenketten, wie gewünscht, kombiniert werden.
  • Die %() Substitution und $() substitution können hier verwendet werden (zum Beispiel wird $(wcol(n)[i], *4) in "die Y-Werte der aktuellen Zeichnung zeigen und die Dezimalstellen auf 4 festlegen" bzw. %(?,@LL) in "den Langnamen der aktuellen Y-Spalte als Beschriftungen zeigen" übersetzt, wobei L für den Langnamen der aktuellen Spalte steht -- siehe Spaltenbeschriftungszeichen für eine vollständige Liste der Substitutionszeichen der Spaltenbeschriftungszeilen).
  • Auf die Spalten links oder rechts von der aktuellen Y-Spalte kann über den Spaltenindex verwiesen werden (z. B. col(2)[i] oder wcol(n+1)[i]) oder mit dem Kurz- bzw. Langnamen (z. B. col(B)[i] oder col(Percent)[i]).
  • Numerische und Datums-/Zeitformate werden mit Hilfe dieser Spezifizierer modifiziert.
  • Vor Origin 9 können Sie nur $(x) verwenden, um numerische Werte zu erhalten. Origin 9.0 und höher unterstützt x$/y$/z$, was für kategoriale Daten nützlich ist. Zum Beispiel wird %(X$) verwendet, um kategoriale Daten in die X-Spalte zurückzugeben, während $(x) nur den Indexwert der kategorialen Daten zeigt.

Zeigen

Diese Auswahlliste ist nur verfügbar für
