(作図の詳細) ツリーマップのラベルタブ

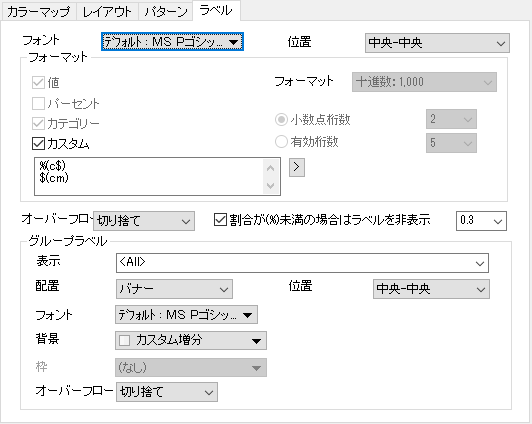

Labels Tab for Treemap 01.png

フォント

すべてのラベルのフォント、フォントサイズ、およびその他のスタイルを指定します。

位置

四角形上のラベルの位置を指定します。

フォーマット

ラベルの内容とラベルの表示フォーマットを指定します。

文字の切詰め

ラベルが枠からはみ出す場合の表示方法を指定します。

Labels Tab for Treemap 02.png

割合が(%)未満の場合はラベルを非表示

割合(すべてのY値の合計重みにおける)が指定された値より小さい場合、四角形のラベルを非表示にします。

グループラベル

表示

どのレベルのグループラベルを表示するか指定します。

配置

グループラベルの配置位置を指定します。

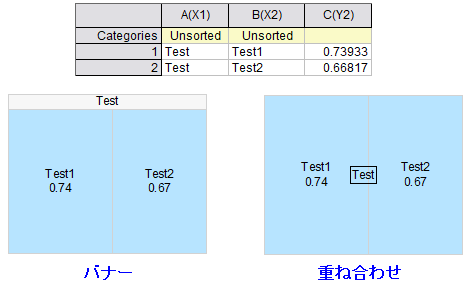

Labels Tab for Treemap 03.png

位置

グループラベルの位置を指定します。

フォント

四角形上のラベル (最終レベルのラベル) のフォントコントロールと同じです。デフォルトでは、上記のフォントコントロールの設定に従います。

背景

グループラベルの背景色を設定します。増分色リストを選択して、異なるグループ/サブグループに異なる増分色を適用できます。

配置=重ね合わせの場合、グループラベルに枠を追加表示できます。

文字の切詰め

ラベルがはみ出す場合の表示方法を指定します。上記の文字の切詰めの設定と同じです。
