極座標ベクトルθRAMグラフ

Polar-Vector-ThetaRAM

要求されるデータ

X(θ)Y(r)YY列を選択して、極座標でベクトルプロット（またはQuiverプロット）を作成する。2番目のYは角度を表し、3番目のYは強度を表します。

グラフ作成

作図 > 特殊グラフ：極座標ベクトル θRAMを選択します。

テンプレート

PolarVectorAM.otpu(上記はOriginのプログラムフォルダにインストールされています。)

ノート

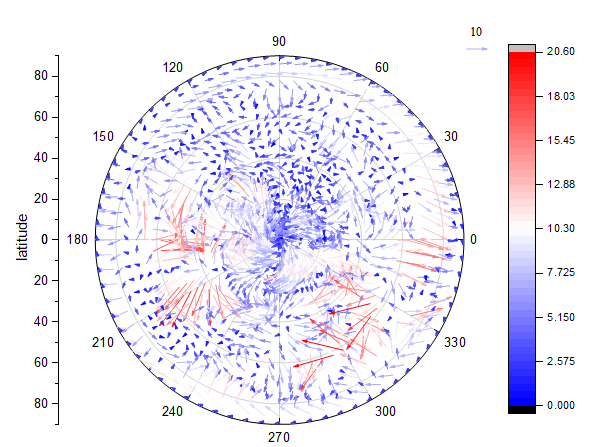

これは、極座標上に描画されたXYAMベクトルです。θRAM列には、ベクトルの始点の角度および半径座標、さらにオフセット角度とベクトルの大きさ（マグニチュード）が含まれます。

作図の詳細ダイアログの「ベクトル」タブで設定を変更することができます。
