(作図の詳細)ヒートマップの表示タブ

このタブを使用して、ヒートマップ/極ヒートマップ図の塗りつぶし色、表示スタイル、X/Y座標、X/Y方向のセル間隔を制御できる。

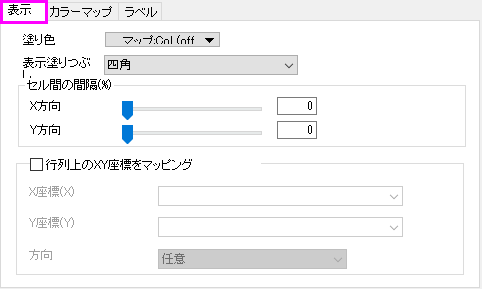

ヒートマップ

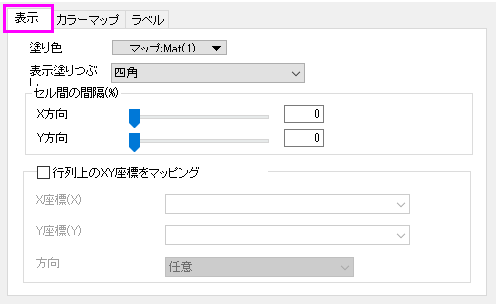

極座標ヒートマップ

PD Display Tab for Heatmap-vNext.png PD Display Tab for PolarHeatmap.png

塗り色

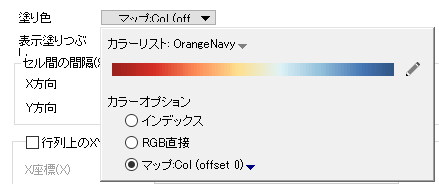

セルの塗り色を指定します。カラーオプションは、インデックスRGB直接マップの3つです。

PD Display Tab for Heatmap FillColor.png

デフォルトではMap:Mat(#):"###"が選択されており、カラーマップタブで、塗りつぶしの色やセルの境界線などをコントロールできます。

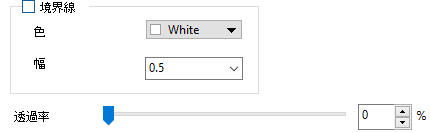

インデックスまたはRGB直接を選択した場合、 カラーマップタブは表示されませんが、境界線と透明度コントロールが表示され、塗りつぶしたセルの境界線と透明度をカスタマイズできます。

PD Display Tab for Heatmap Border.png

表示塗りつぶし

四角上三角対角線のない上三角下三角対角線のない下三角の5つから選択します。この設定は極座標ヒートマップでは使用できません。

Note:

ヒートマップのXおよびYがN*Nでない場合、上三角対角線のない上三角下三角対角線のない下三角の4つの表示方法は使用できません。

セル間の間隔

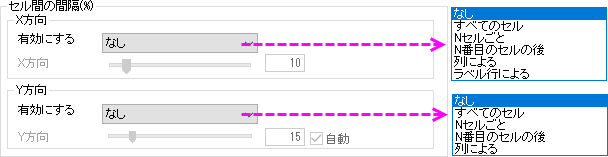

これらのスライダーは幅をX/Yの方向にコントロールするために使用します。スケールは0から100です。この設定は極座標ヒートマップでは使用できません。

  • 一方向の間隔の場合
0にすると、セル間にその方向の間隔がないことを意味し、100にするとセルがその方向の線として表示されます。
  • 両方向の感覚の場合
間隔値の計算方法は上記とは異なります。セルの値はXとYの両方向で独立せず、 100% セル値=(セル幅+セル高さ)/2です。

例えば、X方向のセル間の間隔 = 30Y方向のセル間の間隔 = 50にした場合、
X方向の実際の間隔値は、(セル幅+セル高さ)/2*30%
Y方向の実際の間隔値は、(セル幅+セル高さ)/2*50%

行列上のXY座標をマッピング

このオプションはNetCDFデータをプロットしたヒートマップで使用され、経度と緯度を設定します。

  • X/Y座標

行列からのX/Y座標の設定をサポートします。

  • 方向

任意時計回り反時計回りから方向を指定します。
