Die Registerkarte Anzeige für Heatmap (Details Zeichnung)

Diese Registerkarte kann verwendet werden, um Füllfarbe, Anzeigestile, XY-Koordinaten und Zellenabstände zwischen den Zellen einer Heatmap/polaren Heatmap, die sowohl aus Arbeitsblattdaten als auch aus Matrixdaten erstellt wurde, zu steuern.

Heatmap

Polare Heatmap

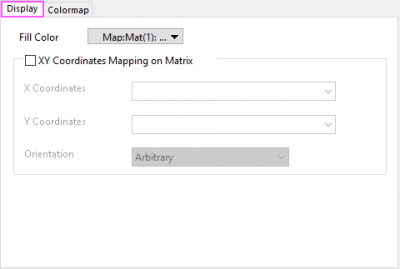

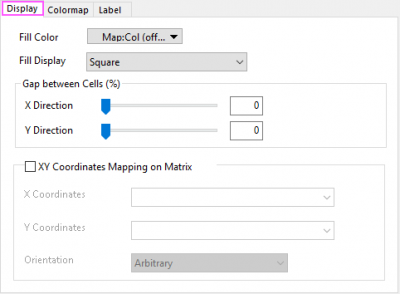

PD Display Tab for Heatmap.png PD Display Tab for PolarHeatmap.png

Füllfarbe

Legen Sie fest, wie die Farbe für Zellen gefüllt werden soll. Es gibt drei Farboptionen: Index, Direkt RGB und Farbabbildung.

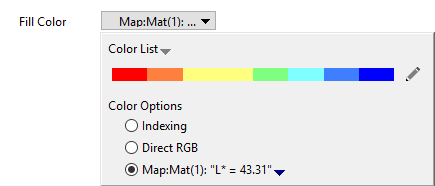

PD Display Tab for Heatmap FillColor.png

Standardmäßig ist Map:Mat(#):"###" ausgewählt und die Registerkarte Farbpalette wird, wie folgt angezeigt. Sie können Sie verwenden, um Füllfarbe, Zellenrahmen etc. festzulegen.

Wenn Sie Index oder Direkt RGB wählen, wird die Registerkarte Farbpalette nicht gezeigt, aber die Elemente Rahmen und Transparenz werden angezeigt und lassen Sie den Zellenrahmen und die Transparen der Füllfarbe benutzerdefiniert anpassen.

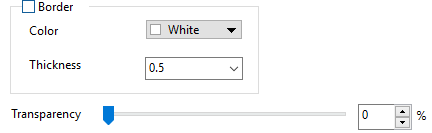

PD Display Tab for Heatmap Border.png

Füllungsanzeige

Sie unterstützt die fünf Anzeigestile Quadrat, Oberes Dreieck, Oberes Dreieck ohne Diagonale, Unteres Dreieck und Unteres Dreieck ohne Diagonale. Dieses Bedienelement ist nicht für eine polare Heatmap verfügbar.

Hinweis:

Wenn die Heatmap X und Y nicht N*N ist, sind diese vier Optionen Oberes Dreieck, Oberes Dreieck ohne Diagonale, Unteres Dreieck und Unteres Dreieck ohne Diagonale nicht verfügbar.

Abstand zwischen Zellen

Diese Bedienelementgruppe kann verwendet werden, um den Abstand zwischen Zellen anzupassen. Sie ist nicht für eine polare Heatmap verfügbar.

Neben dem Hinzufügen eines Abstand nach jeder Zelle (außer der letzten Zelle) in XY-Richtung können Sie auch einen Abstand nach allen N Zellen, jeder N-ten Zelle und Zellen, die mit Spalte oder Beschriftungszeile festgelegt wurden (nur für X-Richtung), hinzufügen.

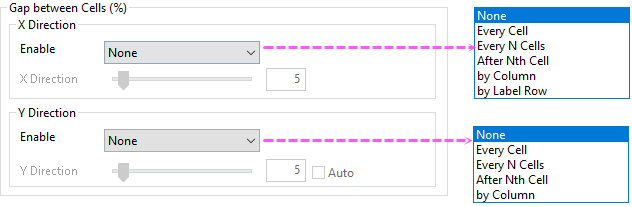

PD Display Tab for Heatmap Gap.png

Die Beispiel unten zeigen Ihnen, wie Sie eine Auswahl aus der Auswahlliste treffen können:

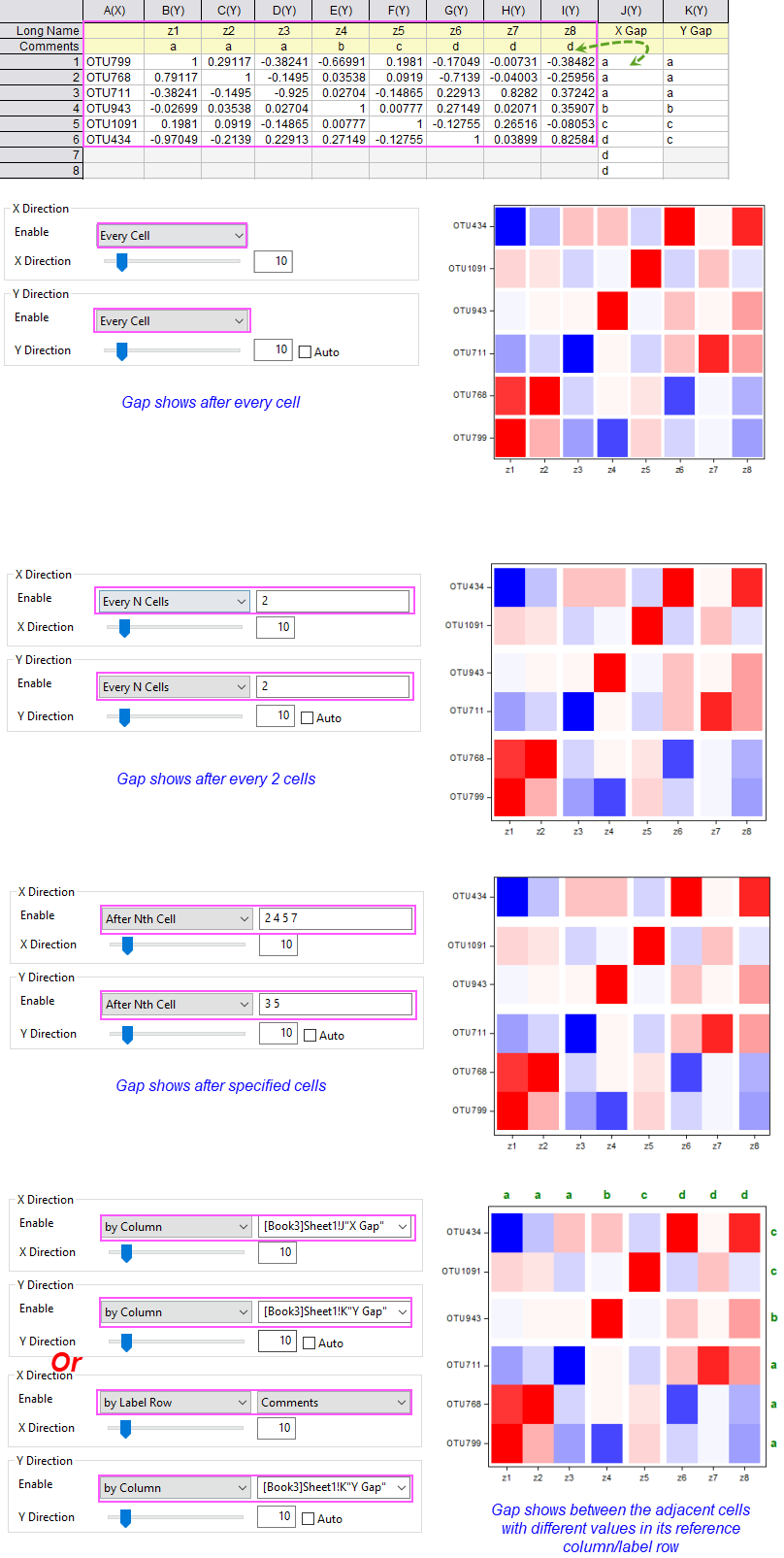

PD Display Tab for Heatmap Gap Examples.png

Diese Schieber für X-Richtung und Y-Richtung werden verwendet, um die Breite des Abstands in XY-Richtung zu steuern, auf einer Skala von 0 bis 100. Das Kontrollkästchen Auto hinter dem Abstandsschieber für Y wird verwendet, um jeden Abstand in Y-Richtung genau wie in X-Richtung festzulegen.

  • Wenn der Abstand nach jeder Zelle gezeigt wird:
    • Wenn der Abstand nur in eine Richtung geht:
      0 bedeutet, dass es keinen Abstand zwischen den Zellen in dieser Richtung gibt, 100 bedeutet, dass die Zellen als Zeilen in dieser Richtung angezeigt werden.
    • Wenn der Abstand in beide Richtungen geht:
      Die Berechnungsmethode des Abstandswerts unterscheidet sich von der obigen. Der Zellenwert ist nicht unabhängig für X oder Y. In beide Richtungen gilt 100 % Zellenwert = (Zellenbreite + Zellenhöhe)/2.
      Wenn Sie zum Beispiel X-Richtung = 30 und Y-Richtung = 50 setzen, dann ist der tatsächliche Abstandswert in X-Richtung = (Zellenbreite + Zellenhöhe)/2*30% und der tatsächliche Abstandswert in Y-Richtung = (Zellenbreite + Zellenhöhe)/2*50%
  • Wenn der Abstand für festgelegte Zelle, aber nicht jede Zelle gezeigt wird:
    Die Einheit des Abstands ist % der Datenskalierung. Wenn es zum Beispiel in X-Richtung 3 Abstände und einen X-Skalierungsbereich von 1~200 gibt, dann bedeutet das Festlegen eines Abstand auf 5 %, dass jeder Abstand auf (200-1+1)*5%/(3+1)=2,5 in der X-Skalierung gesetzt ist.

Abbildung der XY-Koordinaten auf Matrix

Die Option wird üblicherweise für Heatmaps verwendet, die auf Grundlage von NetCDF-Daten gezeichnet wurden, um Längen- und Breitengrade festzulegen.

  • XY-Koordinaten

Das Festlegen von XY-Koordinaten von der Matrix aus wird unterstützt.

  • Ausrichtung

Legen Sie die Ausrichtung auf Beliebig, Im Uhrzeigersinn oder Gegen den Uhrzeigersinn fest.
