極座標等高線+勾配ベクトル

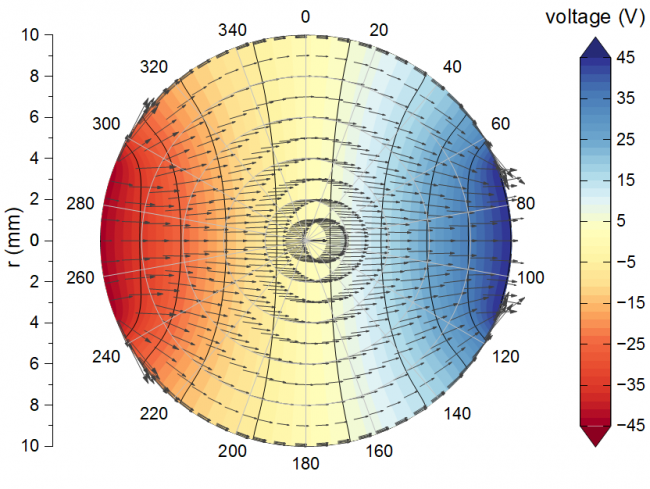

Polar Contour Gradient Vector 01.png

要求されるデータ

X(θ)Y(r)Z列または行列データを選択して、勾配ベクトルプロット(またはQuiverプロット)の等高線図重ね合わせを極座標で作成する。

グラフ作成

データを選択します。

作図> 特殊グラフ:極座標等高線+勾配ベクトルを選択します。

テンプレート

POLARCONTQUIVER.otpu
POLARCONTQUIVERXYZ.otpu (Originのプログラムフォルダにインストールされています。)

Note

極座標等高線+勾配ベクトル、勾配 θRAMベクトルプロットを重ねた極座標等高線図です。

Xファンクション plot_mquiverまたはplot_xyzquiverは、等高線+勾配ベクトルと同じように、このようなグラフを作成するために使用します。
