作図のセットアップ:プロットリストパネル(下側)


「作図のセットアップ」ダイアログボックスの一番下のパネルには、グラフ内のデータプロットが表示されます。データプロットの追加、削除、置換えやプロット表示範囲、データプロットのグループ化/非グループ化、データプロットの順序などを制御するために使用します。

Plot-setup bottom panel annotated-vNext.png

目次

  1. 1 グラフにデータプロットを追加する
  2. 2 既存のプロットを置き換える
  3. 3 表示範囲を編集する
  4. 4 データプロットのグループ化/非グループ化
  5. 5 プロットリストの並び替え
  6. 6 現在のグラフのプレビュー

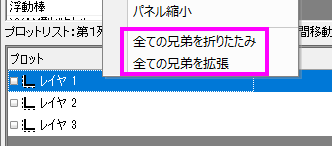

グラフにデータプロットを追加する

中央のパネルでデータ列を選択した後、下側パネルでレイヤを選択し、追加ボタンをクリックして、レイヤにデータプロットを追加します。

既存のプロットを置き換える

既存のプロットを置き換えるには

  1. 下側パネルでデータプロットを選択します。
  2. 現在のグラフタイプとデータ列は、中央のパネルに表示されます。必要に応じて、中央のパネルで変更を行います。例えば、グラフタイプ、列のプロット属性などを変更することができます。
  3. 下側のパネルの置き換えボタンをクリックします。

Note:選択したプロットが別のプロットとグループ化されている場合、グラフタイプを変更すると、このグループ内のすべてのプロットのグラフタイプが変わりますが、プロット属性は変わりません。

表示範囲を編集する

作図のセットアップダイアログボックスの下側パネルで、データプロットの表示範囲を変更することができます。

  1. データプロットの範囲列をクリックすると、Plotsetup dialog button 2.png ボタンが現れます。そして、このボタンをクリックして、範囲ダイアログボックスを開きます。
    Plotsetup dialog step 5.png
  2. 自動チェックボックスを外し(選択されていた場合)、必要に応じて、開始終了の値を編集します。変更を行ったら OK をクリックして、ダイアログボックスを閉じます。
    Plotsetup dialog step 6.png
  3. この範囲設定をすべてのプロットに適用したければ、変更済みのプロットを右クリックして、ショートカットメニューから範囲をグループに適用を選択します。
    Plotsetup dialog step 10.png
    このグループのすべてのプロットの範囲が変更します。
    Plotsetup dialog step 11.png

同じコンテキストメニューを使って、現在のレイヤまたはページ内のすべてのデータプロットに範囲を適用することもできます。

データプロットのグループ化/非グループ化

作図のセットアップ」ダイアログボックスを使って、データプロットのグループ化と非グループ化を切り替えることができます。

Plotsetup dialog step 7.png Plotsetup dialog step 8.png
非グループ化 グループ化

プロットリストの並び替え

各データプロットをドラッグして、順番を入れ替えることができます。

Plotsetup dialog step 4.png

現在のグラフのプレビュー

プレビューボタンで、プレビューダイアログを開き、グラフ中の現在のプロットと、使用しているテンプレートを表示します。

Plotsetup dialog step 20.png

テンプレートライブラリに保存されている、ユーザ定義のグラフテンプレートを使って作図している場合のみ、 プレビューダイアログに、テンプレート画像とアクティブレイヤのみ表示のチェックボックスが表示されます。

アクティブレイヤのみ表示のチェックボックスにチェックが付いている場合、 プレビューパネルの左上にあるレイヤアイコンをクリックして、表示レイヤを変更することができます。表示レイヤを変更すると、テンプレートパネルも更新されます。
