Verlaufsdiagramm

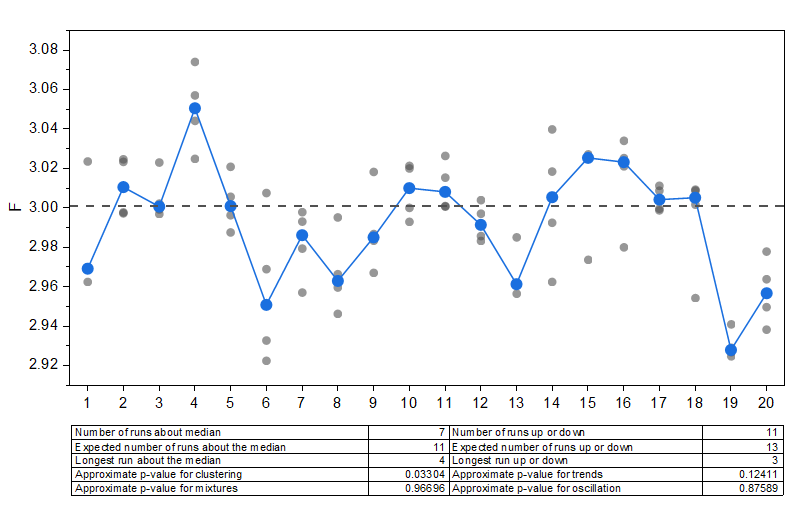

Run Chart 01.png

Datenanforderungen

Wählen Sie mindestens eine Spalte aus, um ein Verlaufsdiagramm zu erstellen. Jede Zeile ist für mehrere Spalten eine Teilgruppe.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.

Wählen Sie im Menü Zeichnen > Statistisch: Verlaufsdiagramm, um den Dialog plot_runchart zu öffnen.

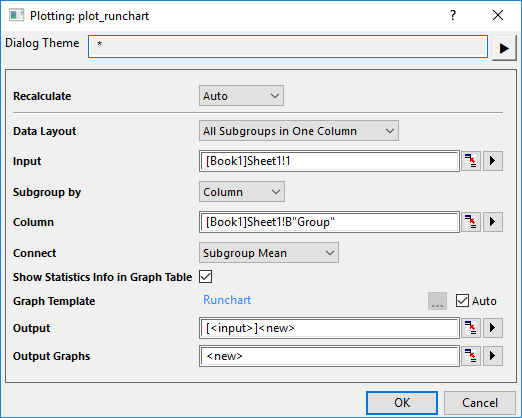

Run Chart 02.png

Bedienelemente des Dialogs

Datenlayout Wählen Sie das Datenlayout gemäß der Datenanordnung.
  • Alle Teilgruppen in einer Spalte: Alle Teilgruppen sind in einer Spalte angeordnet, wobei Stichprobenumfang oder Referenzspalte verwendet werden, um die Teilgruppen festzulegen.
  • Jede Teilgruppe in Zeile: Jede Teilgruppe wird in einer Zeile angeordnet.
Eingabe Wählen Sie die Eingabedaten aus.
  • Wählen Sie für Alle Teilgruppen in einer Spalte mindestens eine Spalte aus. Jede ausgewählte Spalte wird als ein Verlaufsdiagramm gezeichnet.
  • Wählen Sie für Jede Teilgruppe in Zeile mehrere Spalten aus. Jede Zeile dieser Spalten wird als ein X-Wert gezeichnet.
Teilgruppe nach Dieses Bedienelement ist nur verfügbar für das Layout Alle Teilgruppen in einer Spalte. Wählen Sie, wie die Eingabespalten in Teilgruppen aufgeteilt werden, nach Stichprobenumfang oder nach den in der Referenzspalte festgelegten Werten.
Umfang Dieses Bedienelement ist nur verfügbar für das Layout Alle Teilgruppen in einer Spalte und Teilgruppe nach = Umfang. Legen Sie die Zeilennummer fest, um die Daten in Teilgruppen zu unterteilen.
Beschriftung der Teilgruppe Dieses Bedienelement ist nur verfügbar für das Layout Alle Teilgruppen in einer Spalte und Teilgruppe nach = Umfang. Legen Sie eine Spalte zum Beschriften der Teilgruppen fest.
Spalte Dieses Bedienelement ist nur verfügbar für das Layout Alle Teilgruppen in einer Spalte und Teilgruppe nach = Spalte. Legen Sie die Referenzspalte fest, um die Eingabedaten in Teilgruppen zu unterteilen.
Verbinden Verbinden Sie die Mittelwerte oder Medianwerte der Teilgruppen.
Statistikinfo in Diagrammtabelle zeigen Legen Sie fest, ob die Statistikergebnisse als eine Tabelle im Diagramm gezeigt werden sollen.
Diagrammmvorlage Legen Sie die Vorlage zum Zeichnen des Verlaufsdiagramms fest.

Per Standard wird die Vorlage Runchart verwendet. Sie können das Kontrollkästchen Auto deaktivieren, um eine Anwendervorlage auszuwählen und das Format, das Sie im Voraus gespeichert haben, anzuwenden.
Ausgabe Geben Sie die Zeichnungsdaten in ein bestimmtes Blatt aus.
Diagramme ausgeben Geben Sie die Ergebnisdiagramme in ein bestimmtes Blatt aus.

Vorlage

Runchart.otpu (installiert im Origin-Programmordner)

Hinweis

Ein Verlaufsdiagramm wird verwendet, um gesammelte Daten über einen spezifischen Zeitraum oder während eines laufendes Prozesses auf Trends oder Muster zu untersuchen. Sie können es zum Überwachen von Daten über die Zeit verwenden, um Trends, Shifts oder Zyklen zu entdecken und Nachweise für ein spezielle Ursachenstreuung in Ihrem Prozess zu analysieren.

Origins Verlaufsdiagramme zeichnen die gesammelten Daten nach festgelegten Teilgruppen. Jede Teilgruppe enthält die beobachteten Daten aus dem gleichen Zeitraum. Alle beobachteten Daten werden als vertikal angeordnete Punkte nach Teilgruppen und der Mittelwert oder Median jeder Teilgruppe wird als Punkt-Liniendiagramm gegen die Zeitreihe gezeichnet. Eine horizontale gestrichelte Linie bei Mittelwert oder Median der gesamten Eingabedaten wird als Referenzlinie hinzugefügt.

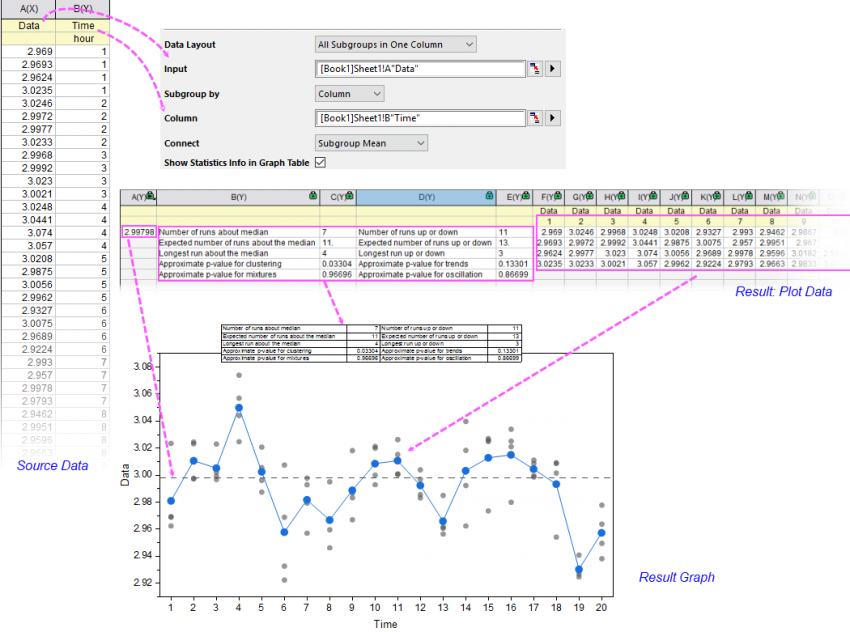

Run Chart 03.png
